Cartographie et Schématisation Fonctionnelle

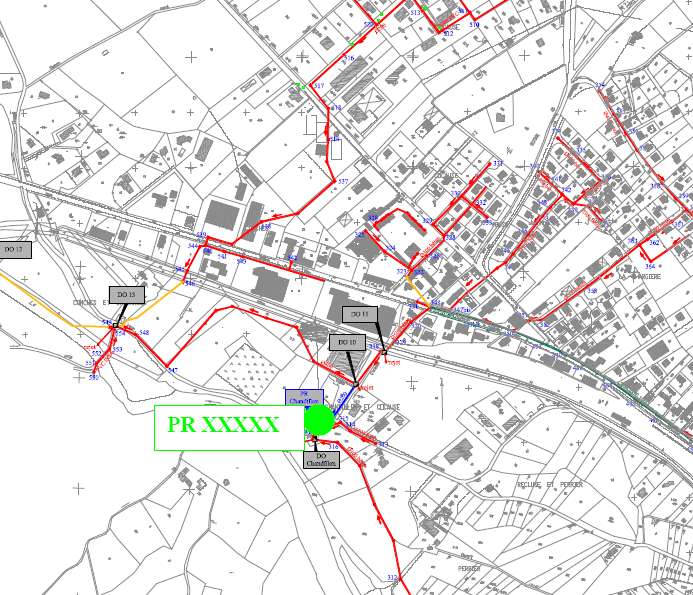

Il peut être réalisé une mise à jour des plans des réseaux et infrastructures assainissement au format compatible « Autocad » (DXF ou DWG) consolidés par des visites de terrain visant à appréhender notamment les anomalies potentielles telles que :

  • Infiltrations d’eaux claires au niveau des corps des regards
  • Arrivées d’eaux claires
  • Stagnation d’effluents pour cause de pente insuffisante
  • Dépôts en radier, encrassement
  • Dépôts de graisse
  • Traces d’eaux usées dans les réseaux d’eaux pluviales
  • Traces de mise en charge
  • Présence de racines

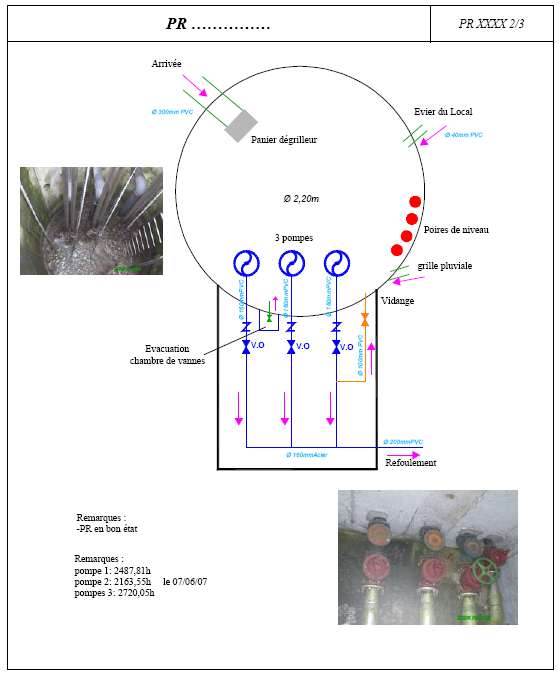

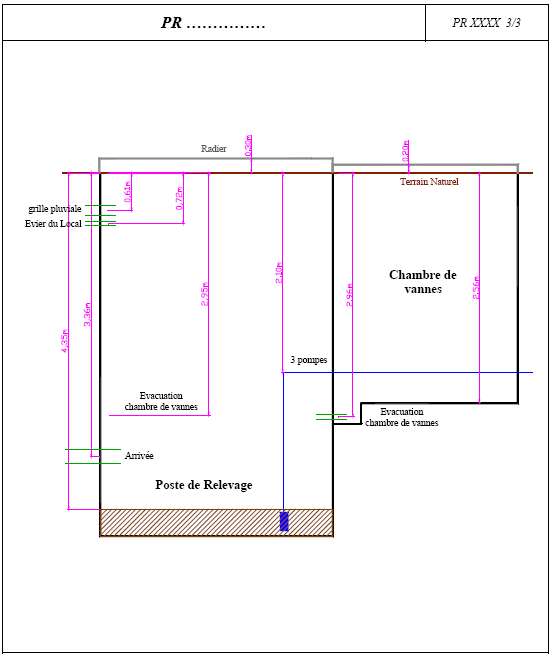

Des fiches ouvrages (photos, croquis, diamètres réseau, cote radier/TN, anomalies) de tous les regards et ouvrages particuliers (DO, PR, STEP), référencés par rapport au plan, peuvent être établies.

JPEG - 94.2 ko
JPEG - 30.2 ko
JPEG - 35.6 ko

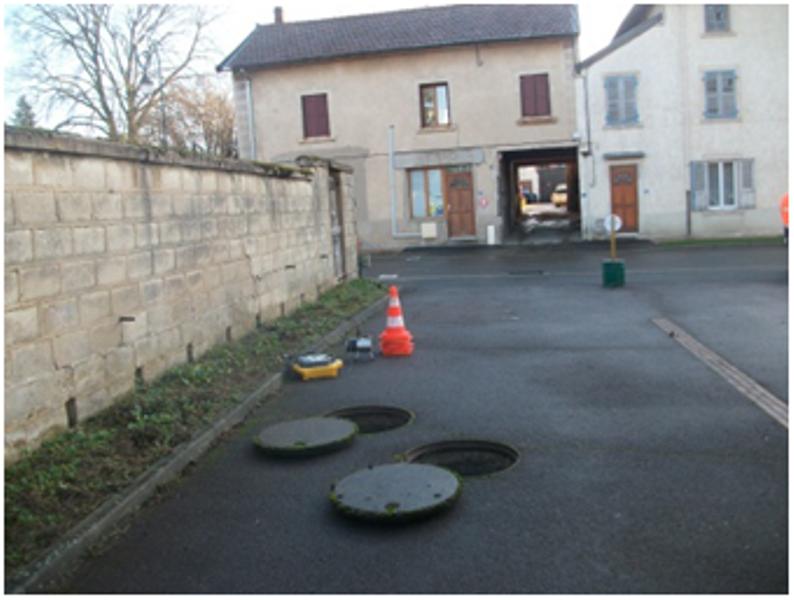

Outre les diagnostics et inspections structurels des regards, des outils de visualisations nous permettent de connaitre l’état des conduites entre deux regards.

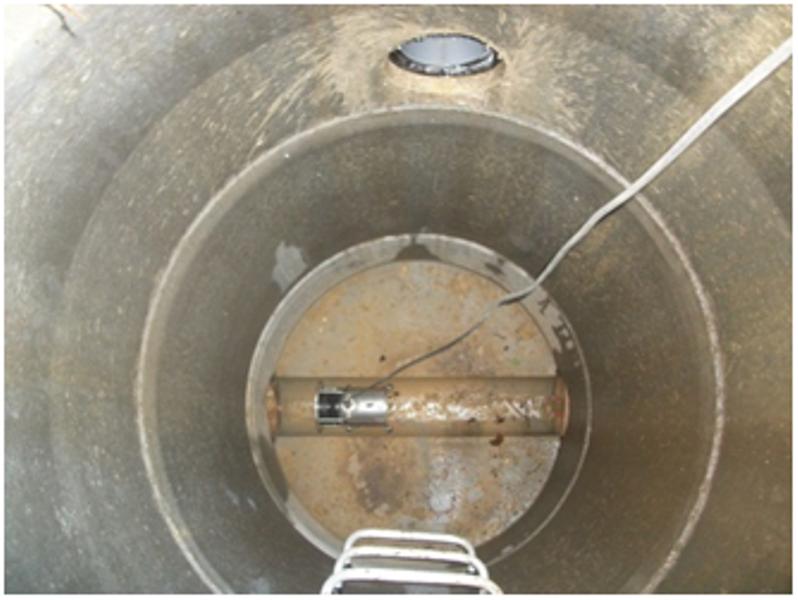

Ce type d’équipement est destiné au contrôle visuel rapide des canalisations depuis un regard de visite.

Il est composé d’un pupitre avec écran relié par un câble à un module caméra et un enregistrement video sur carte SD.

Ce matériel intègre un zoom et un éclairage LED puissant lui permettant de réaliser rapidement un état général des réseaux.

JPEG - 49.8 ko
JPEG - 49.1 ko

http://youtu.be/f6UKNb9GUbE?t=30s


A l’aide de matériel spécifique, le tracé des conduites eau potable est reporté sur le cadastre numérisé, et comprend, dans la mesure des informations récoltées, les éléments suivants :

  • le tracé, la nature, le diamètre des canalisations,
  • l’emplacement et la nature des appareillages de robinetterie et fontainerie.
  • l’emplacement des appareils de régulation de pression et de débit,
  • l’emplacement, le type, la contenance des ouvrages de stockage,
  • l’emplacement des stations de pompage et de surpression si existante,
  • l’emplacement, la numérotation des appareils de défense contre l’incendie.

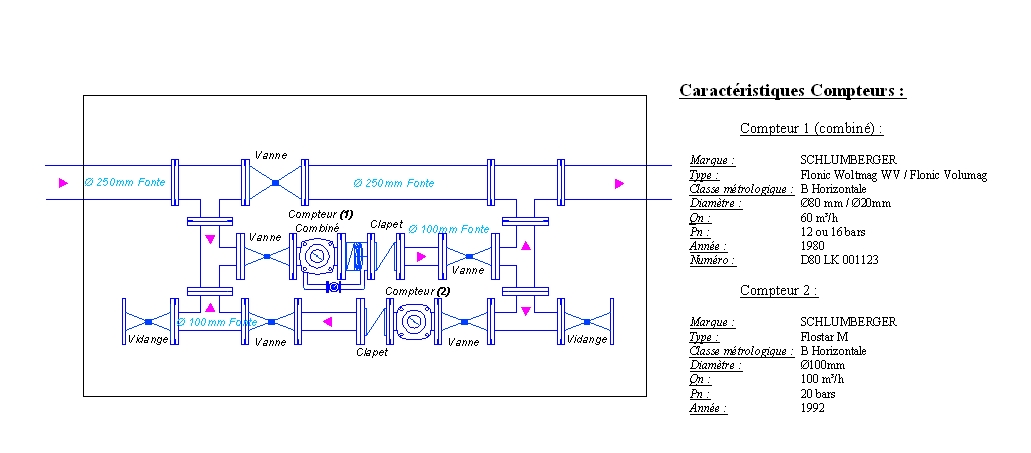

Chaque ouvrage (captage, réservoir, comptage, station de pompage, chambre de comptage, traitement...) peuvent faire l’objet d’une reconnaissance technique détaillée permettant :

  • de dresser un descriptif de l’installation
  • d’établir des schémas fonctionnels
  • de consigner d’éventuelles anomalies
  • de proposer des solutions éventuelles
JPEG - 167.1 ko
JPEG - 154.1 ko
